Ringwickelmaschine D 26 F / D 26 SF
Ringwickelmaschine zum Wickeln von Ringen und auf Spulen für Kabel
und ähnlichen
Materialien mit einem Durchmesser von 1 - 26 mm.
Grundgerät bestehend aus:
Stahlprofilrahmen mit 4 Lenk-Stopp-Rollen, Schutzhaube mit
Sicherheitsschaltung und
Aufnahmevorrichtung für ein Längenmessgerät, Antriebsachse zur
Montage eines
Ringwickelkopfes und einer Spulenaufnahme.
Antrieb durch sanft anlaufenden stufenlos regelbaren
Stirnradgetriebemotor.
Inklusive einer Kordelkapsel zur Aufnahme von Abbindekordel.
Technische Daten
Wickelgutdurchmesser |
1 – 26 mm |
Wickeldrehzahl |
0 – 100 U/min |
Spulenabmessung |
- Durchmesser max. 580 mm
- Breite max. 400 mm |
Drehmoment |
129 Nm |
Motorleistung |
0,75 KW |
Elektrischer Anschlussspannung |
230 V / 50 - 60 Hz |
Kabeleinlaufhöhe |
ca. 1.000 mm |
Abmessungen (B x T x H) |
ca. 800 x 2.450 x 1.350 mm D 26 SF mit
Zubehör |
Gewicht |
115 / 140 kg |
Ringwickelmaschine D 26 F (manuelle Kabelverlegeeinheit)

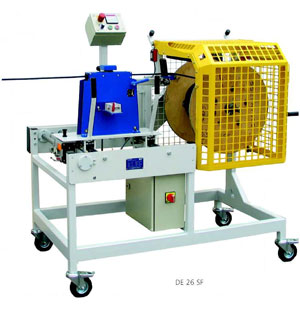

Ringwickelmaschine D 26 SF (automatische Kabelverlegeeinheit)
|
Ringwickelmaschine D 26 F / D 26 SF
|
|
Zubehör
Längenmessgerät LM 20
für Kabel und ähnliches Messgut von 1 – 20 mm mit Führungsrollen
zum Abspulen aus Kabelregalen oder Kabeltrommeln.
Technische Daten
Messradumfang |
1.000 mm |
Messgenauigkeit |
+/- 0,2 % |
Eichzulassung |
PTB 110321 |
Abmessung (B x H x T) |
200 x 400 x 360 mm |
Gewicht |
ca. 13 kg |
Optional
Amtliche Eichung (wenn gewünscht)
|
Längenmessgerät LM 20
|
|
Vorwahlzähler ZE 212M mit Drehgeber G 355 an Messgerät montiert
Vor Erreichen der eingestellten Länge schaltet ein Vorsignal vom
Eil- in den
Schleichgang und ein Hauptsignal beendet den Wickelvorgang.
|
Vorwahlzähler ZE 212M |
|
Handhebelschere HK 35
an Messgerät M 20 montiert
für Kabel bis Durchmesse 35 mm
|
Handhebelschere HK 35 |
|
Kordelkapsel KK 30 Kordelkapsel für 3.000 gr. Kordel. Innen-Durchmesser 215 mm, Innenhöhe 214 mm,
mit Abschneider. Passend zu den Kabelringwicklern
DH 30 und DE 26 –
32.
Hanf-Bindfaden KO 19
zum Abbinden der gewickelten Ringe.
Faden-Durchmesser 1,9 mm, 150 m bzw. 500 gr./ Rolle, VPE = 6 Rollen
Polyven-Kordel KO 10
zum Abbinden der gewickelten Ringe.
Faden-Durchmesser 1,0 mm, 2.400 m bzw. 2 kg / Rolle
|
|
Träger TK 10
Zur Aufnahme von Ringabwickler DA 70, DA 80
und Rollenbogen RB 45
Abwickelvorrichtung Modell DA 70
zum Aufstecken am Grundgestell in Verbindung mit TK 10
Technische Daten
Außendurchmesser |
max. 700 mm |
Ringhöhe max. |
270 mm |
4 Dorne verstellbar |
120 – 650 mm |
Gewicht |
8 kg |
Belastung |
bis 60 kg |
|
Träger TK 10 |
|
Rollenbogen RB 45
zum Abspulen von Kabeltrommeln aus oberen Etagen von Regalen,
inkl. Halter zur Aufnahme auf Träger TK 10 |
Rollenbogen RB 45 |
|
Spulenaufnahme DS 26
für Holz- und Pappspulen bis max. 550 mm Außendurchmesser,
Trommelbreite B in Abhängigkeit des Spundlochdurchmessers D:
B = 400 mm bei D 80 mm
B = 360 mm bei D 50 mm
B = 330 mm bei D 35 mm
bestehend aus:
- Aufnahmewelle 30 x 550
- 2 Zentrierkonen 80 x 40 + 80 x 70
- 2 Mitnehmerbolzen 12 x 70 + 12 x 40
- 1 Mitnehmerarm 40 x 10 x 240
Technische Daten
Zentrierbohrung der Spule |
min. 35 mm |
Außendurchmesser |
max. 550 mm |
Spulenbreite |
max. 400 mm |
Spulengewicht |
max. 50 kg |
|
Spulenaufnahme DS 26 |
|
Ringwickelkopf DW 26VK
verstellbarer, konischer Wickelkern und Breitenverstellung
zum Abbinden von Kabelringen, klappbarer Frontstern.
Aus Stahl, pulverbeschichtet RAL 2004 orange, sowie feuerverzinkt.
Passend zu Ringwickelmaschinen DH 28-30 und DE 26-32.
Technische Daten siehe unten. |
Ringwickelkopf DW 26VK |
Ringwickelkopf DW 30 V verstellbarer, konischer Wickelkern mit Breitenverstellung
zum Abbinden von Kabelringen.
Aus Stahl, Konus feuerverzinkt, Ringe pulverbeschichtet
RAL 2004 orange.
Passend zu Ringwickelmaschinen DH 28, DH 30 und DE 32.
Technische Daten siehe unten. |
Ringwickelkopf DW 30 V |
Ringwickelkopf DW 30 / 40 / 50 K zylindrischer Klappkern, zum Abbinden von Kabelringen.
Aus Stahl, pulverbeschichtet RAL 2004 orange.
Passend zu Ringwickelmaschinen DH 28, DH 30 und
DE 32. In 3 versch. Größen erhältlich.
Technische Daten siehe unten. |
Ringwickelkopf DW 30 / 40 / 50 K |
Technische Daten
Wickelköpfe |
DW 26VK |
DW 30V |
DW 30K |
DW 40K |
DW 50K |
Außen - Durchmesser
in mm |
600 |
800 |
800 |
800 |
800 |
Kern-Durchmesser
in mm |
200-420 |
250-660 |
350 |
420 |
500 |
Wickelbreite
in mm |
35-200 |
30-250 |
200 |
200 |
200 |
Wickelvolumen in
dm³ |
27 |
80 |
58 |
49 |
38 |
Tragfähigkeit in kg |
100 |
150 |
150 |
150 |
150 |
Gewicht in kg |
30 |
39 |
38 |
38 |
38 |
|
|
|
Kabelzugschlaufe KS 300 zur Befestigung des Kabelanfangs auf Wickelköpfen. 2 Schlaufen
verpresst.
Standardzubehör für alle Wickelköpfe.
Länge: 300 mm / Draht-Durchmesser: 2 mm
|
Kabelzugschlaufe KS 300 |
Klemmexzenter KE 41
zum Einspannen des Kabelanfangs, passend für alle Wickelköpfe
Spannbereich 1 – 41 mm
|
Klemmexzenter KE 41 |
|
|
