Coditherm 4 Wire Digitaler Drucker
für die Kabelbeschriftung
Der Coditherm 4 wire ist ein Thermo-Transfer Drucker für die
Beschriftung von Kabelmaterialien mit unterschiedlichen
Durchmessern. Das System besteht aus einer Thermo-Transfer
Druckeinheit, einem Grundgestell und einer eigens entwickelten
Verschiebeeinheit für die Beschriftung von Kabeldurchmessern von 1mm
– 26mm.
Kabel mit einem Durchmesser von 1-8mm können 360° (rundum) bedruckt
werden.
Durch den Drucker können Kabelmaterialien mit variablen Texten,
Logos und Barcoden sehr einfach beschriftet werden. Die
Druckvorlagen können elektronisch an einem PC erstellt und
abgespeichert werden. Es sind verschiedene Farbbänder für
unterschiedliche Kabelmaterialien in den Farben weiß, schwarz, rot,
blau, gelb, grün, gold, silber... lieferbar.
Die Steuereinheit verfügt über ein farbiges 5,7“ Touch-Screen
Grafikdisplay, welches das momentan gedruckte Etikett anzeigt, die
Einstellungen diverser Parameter und den Dateitransfer ermöglicht.
Ein leistungsfähiger interner Mikroprozessor erlaubt eine schnelle
Datenverarbeitung, auch nach jedem Druckvorgang ohne die Taktzeit zu
beeinträchtigen. Ferner kann der Drucker über die eingebauten
USB-Schnittstellen mit entsprechenden Adaptern in ein Netzwerk
(Ethernet oder WLAN 802.11g) eingebunden werden. Eine serielle
RS232-Schnittstelle, ein 128MB USB-Stick und eine
Etikettendesignsoftware EasyCode 900 (1st level) sind in der
Grundausstattung enthalten.
Systembestandteile

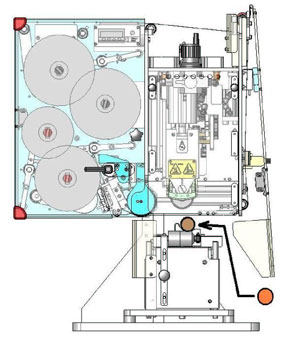

- Thermo-Transfer Druckeinheit:
- Drucksystem bestehend aus:
Thermo-Transfer Druckeinheit
Grundgestell
- Verschiebetisch mit Wechselplatte und -prismen
- Farbbandlänge: max. 500m
- Farbbandbreite min. 30mm - max. 100mm
- Selbstregulierende Farb-/Rezeptorbandkupplungen für eine
gute Positioniergenauigkeit
- Der Drucker benötigt zum Betrieb ein Farb- und Rezeptorband
- „Corner Edge“ Druckkopf 300dpi (12 dots/mm),
- Farbband- und Rezeptorbandreservemeldung
- Staubschutz aus Makrolon
Elektronikeinheit:
- 5,7“ Grafikdisplay (sw) mit Touch-Screen
- Stromversorgung 220V 50Hz / 110V 60Hz
- USB-Schnittstelle inkl. USB-Stick (frontseitig)
- RS232-Schnittstelle max. Baudrate 115200
- Ethernet (LAN) oder Wireless (WLAN)
- 802.11g über USB Adapter (optional)
- 3 USB Schnittstellen für USB Adapter
- (LAN, WLAN) oder Barcodescanner
- Industrieschnittstelle (4 Ein-/Ausgänge)
- RS422-Schnittstelle über Konverter (optional)
Zubehör (im Lieferumfang))
- Verbindungskabel Elektronikeinheit – Druckmodul
- Länge 2,90m
- 128MB USB Stick
- EasyCode 900, Etikettendesignsoftware 1st level

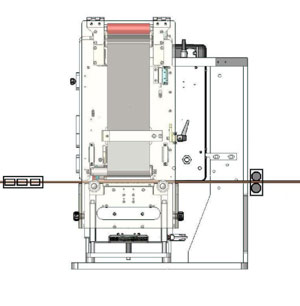

D. Kabelhandlingseinheit
|
Für Kabeldurchmesser
1-8mm mit Gegendruckplatte (Wechselteil)Gegendruckplatte
verfährt von rechts nach links, wobei das Kabel hierbei
gerollt wird. |
|
Kabelführung für kleine Kabeldurchmesser.
|
|
Transferrolle grau für kleine Kabeldurchmesser. |
|
Für Kabeldurchmesser 8-15mm und 15-26mm mit Prisma (2
Wechselteile) |
|
Prisma verfährt von rechts nach links, wobei das Kabel
nicht gerollt wird. |
|
Kabelführung für große Kabeldurchmesser. |
|
Transferrolle rot (weich) für große Kabeldurchmesser und
unregelmäßige Oberflächen. |
|
|
