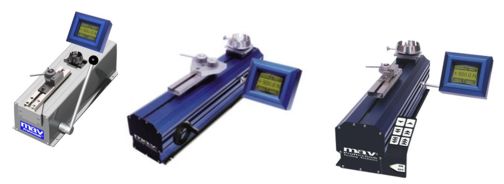

Universaltester Modelle:
FT FTS FTM
Digitale Tester für Zug- und Druckkraftmessungen.
Tester mit Handbetätigung und
Motorantrieb für genaue und zuverlässige
Prüfungen im Prüflabor, in der Produktion,
Wareneingangskontrolle und Qualitätssicherung.
Verwendbar z. B. für Prüfungen an
konfektionierten Zuleitungen, Steckern,
Bauteilen und keramischen
Werkstücken sowie für Zug- und
Druckkraftprüfungen in der Materialprüfung.
Besondere Produktvorteile und Bedienung
- einfache Handhabung
- Anzeige und Bedienung über
widerstandsfähigen
Infrarot-Touchscreen
- hohe interne Messrate und hohe Auflösung
zur
Gewährleistung einer hohen Messgenauigkeit
- automatischer Nullpunktabgleich.
- Tara-Abgleich.
- Sollwertvorgabe.
Betriebsarten:
- Spitzenwertmodus mit Anzeige des
höchsten gemessenen
Kraftwertes einer Messung
- Rollmodus mit aktueller Messwertanzeige
- Messwertspeicher.
- Setup Menü für die Einstellung interner Parameter.
- serielle RS 232C-Schnittstelle für die Datenausgabe
- Überlastanzeige
- Überlastschutz der Lastmeßzellen:
- 400% bis 2000% der
Nominallast in Abhängigkeit vom Bereich
- 3 verschiedene Antriebseinrichtungen:
-
FT Tester mit Handhebelbetätigung
und parallel geführten Lastschlitten
-
FTS Tester mit selbsthemmendem
Linearantrieb und Handradbetätigung
-
FTM Tester mit Motorantrieb für
konstante Prüfgeschwindigkeiten
- Stabile und wartungsfreie Metallkonstruktionen
- Universelle Schnellwechselhalterungen
für die Werkzeugaufnahme
Technische Daten Antriebseinrichtungen
Belastungseinrichtung

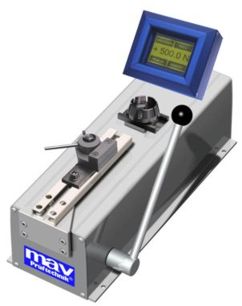

FT Tester mit Handbetätigung:
| Kapazität |
max. 1000 N
|
| Lastschlittenhub |
ca. 80 mm |
Abmessungen
(B x T x H) |
ca.130 x 400 x 125 mm
Handhebel - 240 mm,
neigungsverstellbar |
| Gewicht |
ca. 8 kg |
| Farbe |
Silbergrau, eloxiert |
Merkmale FT Tester:
- Lastschlitten mit Handhebelbetätigung für schnelle
Prüffolgen,
- präzise lineare Führung.
- Stabile wartungsfreie Edelstahlkonstruktion.
Belastungseinrichtung
FTS Tester mit Handradbetätigung
Technische Daten
| Kapazität |
max. 1.000 N,
Überlastschutz
|
| Lastschlittenhub |
150 mm
|
Abmessungen
(B x T x H) |
ca.116 x 520 x 124 mm |
| Gewicht |
ca. 8 kg Über- oder Unterschrift |
| Farbe |
Blau, eloxiert |
Merkmale FTS Tester:
- Selbsthemmender Linearantrieb mit Handradbetätigung,
- Vorschub 1mm/Umdrehung, ermöglicht eine gleichmäßige,
- leicht aufzubringende Belastung und Halten unter Last.
- Stabile wartungsfreie Metallkonstruktion.
-
Belastungseinrichtung

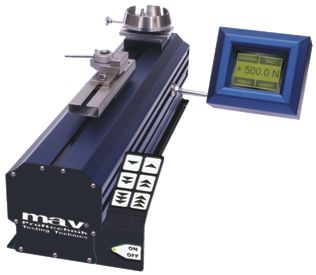

FTM Tester mit Motorantrieb
Technische Daten
| Kapazität |
max. 1.000 N, Überlastschutz |
| Lastschlittenhub |
150 mm |
| Antrieb |
Schrittmotor mit Linearantrieb |
| Stromversorgung |
24 V DC, über externes Steckernetzteil |
Abmessungen
(B x T x H) |
ca. 116 x 520 x 124 mm
|
| Gewicht |
ca. 10 kg |
| Farbe
|
Blau, eloxiert |
| Prüfgeschwindigkeiten |
100, 300, 600 mm/min +/- 3%
andere Geschwindigkeiten
auf Anfrage |
Steuerung:
- Folientastatur-Bedieneinheit mit Ein-/Aus-Schalter und 6
Tasten
- Für den Motorantrieb, je 3 pro Prüfrichtung
für die Prüfgeschwindigkeiten 100, 300, 600 mm/min.
Bedienmodus:
Manuell, Lastschlittenvorschub während Tastenbetätigung,
Stopp beim Loslassen.
Alle Testermodelle sind mit Schnellwechselhalterungen für
die
Werkzeugaufnahme ausgestattet.
Lieferübersicht Universaltester FT – FTS – FTM
| Code |
Anzeigebereich [N] |
Auflösung[N] |
| 5
|
0
- 50
|
0,01 |
| 10
|
0
- 100
|
0,02 |
| 25 |
0
- 250
|
0,05 |
| 50 |
0- 500
|
0,1 |
| 100 |
0
- 1.000 |
0,2 |
Technische Daten Mess-System FMS
| Anzeigebereiche |
0 - 50
0
-
100
0
-
250
0-
500
0
-
1.000 N |
| Messwertauflösung |
4000 / 5000 Schritte,
s. Lieferübersicht |
Rel. Anzeigeabweichung
im Messbereich |
¡Ü ± 0.25 % vom
Messwert ± 1 Digit |
|
|
|
Einbau-Kraftmess-System:
Kraftaufnehmer:
DMS-Lastmesszelle Typ MWM 80108V mit integriertem
16 bit
AD-Wandler und RS485 Bus. Überlastschutz min. 400%.
Kraftmessgerät:
Abmessungen
(B x T x H) |
ca.
125x105x70 mm |
Versorgungs-
spannung |
12-24 V DC über
externes Steckernetzteil |
Auswertung:
- Betriebsarten: Rollmodus und Spitzenwertmodus
- Interne Messrate: 10.000 Hz
- Nullpunktkorrektur, Tara-Abgleich;
- optische und akustische Überlastanzeige;
- Sollwertvorgabe mit optischer und akustischer Meldung;
- Setup Menü für Parametereinstellung und Justierung;
- Messwertspeicher für 10.000 Messwerte;
- Einzel- und Listenausgabe über serielle Schnittstelle;
- Echtzeituhr für Ausdruck mit Datum und Uhrzeit.
- Sprache für Datenausgabe wählbar: D, E, F.
Anzeige:
- Hintergrundbeleuchtete LCD-Punktmatrix-Anzeige,
128x64
Pixel, 56,3 x 38,4 mm.
LCD Update Rate: 5 Hz.
Eingabe/Bedienung:
- Alle Eingaben und Betätigungen
über Infrarot-Touchscreen.
Schnittstelle:
- RS232C einstellbar 300-76800 Baud,
7/8 Datenbits,
1/2 Stopbits,
Parität: g/u/k.
Anschluss: RJ45 (8-polig).
Mögliche Aufnahme- und Spannwerkzeuge
Universaltester FT
– FTS – FTM
- Spannglocken SG 40, SG 80
- Drehteller DT 88K, UNI-DT-2K
- Kabelspanner MK-8, DKS-20
- Schnellspannhalter KSH-6, KSP-8,
SHA-12, DES-10, SHA-20
- mm-Lochlehre ML1 für
Kabelmantel-Haftfestigkeitsprüfungen
- Kammwerkzeug KW 1, KW 2
- Kurzspannzangen FSEL, KSEL
- Bruchvorrichtung KPB
für Plattenmaterial
Weitere Werkzeuge bzw. kundenspezifische Sonderwerkzeuge
auf Anfrage
Zubehör/Optionen
Universaltester FT-FTS-FTM
- Mini-Tischdrucker
- Datenübertragungskabel für Druckeranschluss
- Datenübertragungskabel für PC-Anschluss
- Kontroll-Gerät KA 1000
- Newton Lastteile 25 N, 50 N, 100 N
Weiteres Zubehör auf Anfrage.
