Universaltester CT 50
Elektronisches Prüfgerät mit digitaler
Anzeige für Zug- und Druckkraftmessungen.
Einfach zu bedienendes, platzsparendes Prüfgerät für den
Einsatz
in der Produktion oder im
Prüflabor, verwendbar für:
- Zugkraftmessungen z. B. an konfektionierten
Zuleitungen mit Flachsteckern, Kabelschuhen,
Endhülsen und anderen angepressten,
gecrimpten, gelöteten, geschweißten,
geklebten und vergleichbar verbundenen Teilen
- Druckkraftmessungen, z. B. bei
Einsteck- und Ausdruckprüfungen
Anzeigebereich 0-500 N, mit einer
Messwertauflösung von 0,5 N.
Besondere Produktvorteile und Bedienung
- einfache Handhabung
- stabile Edelstahlkonstruktion
- Zug- und Druckmessung möglich
- hohe Messgenauigkeit und
Reproduzierbarkeit der
Messergebnisse
- Anzeige und Bedienung über
widerstandsfähigen
Touchscreen
- hohe Messrate (10.000 Hz)
- automatischer Nullpunktabgleich
- Tara-Abgleich
- Überlastanzeige
2 Betriebsarten:
- Spitzenwertmodus mit Anzeige des
höchsten gemessenen Kraftwertes einer
Messung Rollmodus mit aktueller Messwertanzeige
- Setup Menü für die Justierung
- Serielle RS 232C-Schnittstelle
für die Messwertausgabe
- Belastungseinrichtung mit parallel geführtem
Lastschlitten, Betätigung über seitlichen,
neigungsverstellbaren Handhebel, mit
Führungsschiene auf dem Lastschlitten zur
- Werkzeugaufnahme mit Längenverstellmöglichkeit
- universelle Schnellwechselhalterungen
für die
Werkzeugaufnahme
|

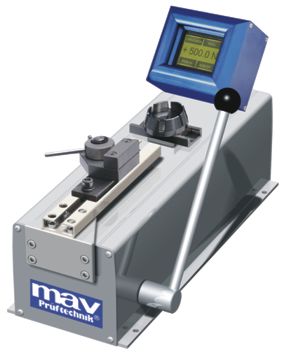

CT 50 mit SG 40 und MK-8
|
|
Technische Daten Universaltester CT 50
| Anzeigebereich |
0-500 N |
Messwert
auflösung |
0,5 N |
Rel. Anzeigeabweichung
im Messbereich |
¡Ü ± 0.5 % vom
Messwert ± 1 Digit |
| Lastschlittenhub |
ca. 80 mm |
| Versorgungsspannung |
12-24 V DC über
externes Steckernetzteil |
Abmessungen
Basisunterteil
(B x T x H) |
ca. 130 x 400 x 125 mm |
Steuerung
(B x T x H) |
ca. 125 x 105 x 70 mm |
| Handhebel |
240 mm,
neigungsverstellbar |
| Gewicht |
ca. 8 kg |
Mögliche Aufnahme- und Spannwerkzeuge Universaltester CT
50
- Spannglocken SG 40, SG 80
- Drehteller DT 88K
- Mini-Kabelspanner MK-8
- Schnellspannhalter KSH-6, KSP-8
- Kurzspannzangen KSEL, FSEL
- Stufenkonus KBS für die Kabelbinderprüfung
- Kammwerkzeug KW 1, KW 2
Weitere Werkzeuge bzw. kundenspezifische
Sonderwerkzeuge auf Anfrage
Zubehör / Optionen Universaltester CT 50
- Mini-Tischdrucker
- Datenübertragungskabel für Druckeranschluss
- Datenübertragungskabel für PC-Anschluss
- Kontroll-Gerät KA 1000
- Newton Lastteile 25 N, 50 N, 100 N
Weiteres Zubehör auf Anfrage
|
