Bauteilebearbeitung

1. Cutbend (axial)

Biegen und Schneiden in einem Arbeitsgang gem. nachfolgender Spezifikation

Das Cutbend schneidet und biegt gegurtete axiale Bauteile.
Das Gerät ist schnell und einfach auf unterschiedliche
Rastermaße und Schenkellängen einstellbar.

Eine Stückzahlleitung von 40.000 Bauteilen / h ist möglich.
Das leicht versetzte Verarbeiten der beiden Drahtenden
verhindert am Bauteilkörper die axiale Zugbelastung
und schont heikle Bauteile.

Maße: 175 x 145 x 160 mm, Gewicht 1,9 kg

Technische Daten und Ausführungen


Typ      Draht-Ø in mm Rastermaß
in mm
Biegung am Körper in mm Schenkellänge
in mm
VB 05  0,3 - 0,5  4,7 - 40  min. 1,0  2,6 - 15
VB 08   0,5 - 0,8  6,0 - 40  min. 1,3  3,6 - 15
VB 10  0,9 - 1,0  6,0 - 40  min. 1,8  3,6 - 15
VB 12   1,1 - 1,2  6,0 - 40  min. 2,0  3,6 - 15







Cutbend (axial)

2.VARIOCUT (radial)

Das bewährte Variocut schneidet radial gegurtete Bauteile aller
Art auf die gewünschte Länge. Damit erübrigt sich ein Nach-
schneiden der Anschlussdrähte und zeichnet sich durch einfache
Handhabung, hohe Leistung und günstigen Preis aus.

Maße: 175 x 145 x 160 mm, Gewicht 1,9 kg
Leistung: 40.000 Bauteile, Schneidlänge 1 - 8 mm
Bauteil-Drahtlänge: max. 35 mm

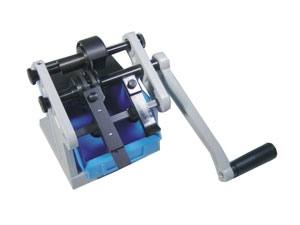

VARIOCUT (radial)
